Jak podłączyć czujkę ruchu? Poradnik krok po kroku

Podłączenie czujki ruchu do lampy 230 V wymaga wyłączenia zasilania na zabezpieczeniu, sprawdzenia braku napięcia oraz prawidłowego rozpoznania przewodów L, N, L’ i PE. Standardowy czujnik PIR potrzebuje przewodu fazowego i neutralnego. Jeśli w puszce nie ma N, typowy model 230 V nie będzie działał prawidłowo.

Co przygotować przed montażem?

Praca przy instalacji 230 V wymaga skupienia i podstawowej wiedzy elektrycznej. Przygotuj narzędzia oraz sprawdź instrukcję konkretnego czujnika, ponieważ oznaczenia zacisków mogą się różnić między modelami.

Do montażu potrzebne będą:

• Próbnik napięcia lub multimetr.
• Śrubokręty z izolowanymi rękojeściami.
• Złączki instalacyjne, na przykład typu WAGO, albo kostki zaciskowe.
• Nóż monterski do ostrożnego przygotowania przewodów.

Nie traktuj kolorów przewodów jako jedynego sposobu identyfikacji. W starszych instalacjach mogą być niezgodne z obecnym oznaczeniem, dlatego funkcję przewodu trzeba potwierdzić pomiarem i schematem instalacji.

Oznaczenia przewodów w czujce ruchu

Czujnik PIR działa jak automatyczny łącznik. Otrzymuje zasilanie przez L i N, a po wykryciu ruchu podaje fazę na wyjście L’, które zasila lampę. Przewód PE służy ochronie przeciwporażeniowej, ale nie każdy czujnik ma dla niego osobny zacisk.

Najczęściej mylone są zaciski L i L’. L jest fazą doprowadzoną z instalacji, a L’ jest fazą wychodzącą z czujnika do lampy. Nie wolno traktować ich jako zamiennych. Przewód neutralny N zwykle łączy się z zaciskiem N czujnika oraz z przewodem neutralnym lampy. PE prowadzi się zgodnie ze schematem producenta i klasą ochronności oprawy.

Jak podłączyć czujkę ruchu krok po kroku?

Uwaga: przed dotknięciem jakiegokolwiek przewodu wyłącz właściwe zabezpieczenie w rozdzielnicy i sprawdź próbnikiem lub multimetrem, że napięcie rzeczywiście nie występuje. Samo wyłączenie włącznika ściennego nie wystarcza.

1. Odłącz zasilanie. Wyłącz bezpiecznik odpowiedzialny za obwód oświetlenia. Zabezpiecz miejsce pracy przed przypadkowym ponownym załączeniem i potwierdź brak napięcia przyrządem pomiarowym.
2. Zidentyfikuj przewody. Ustal, który przewód jest fazą zasilającą L, który neutralnym N, który prowadzi do lampy, a który jest ochronny PE. Jeśli przewody są nieopisane albo instalacja budzi wątpliwości, przerwij montaż.
3. Sprawdź obecność przewodu N. Standardowy czujnik 230 V wymaga zazwyczaj zarówno L, jak i N. W starszych puszkach przy wyłączniku może znajdować się wyłącznie faza, podczas gdy N poprowadzono dopiero do lampy. W takim miejscu zwykła czujka nie zadziała bez doprowadzenia przewodu neutralnego lub zastosowania urządzenia przeznaczonego do innego sposobu montażu.
4. Połącz przewody według schematu producenta. Fazę zasilającą podłącz do zacisku L, neutralny przewód instalacji do N, a wyjście L’ lub LOAD połącz z fazowym zaciskiem lampy. Przewód neutralny lampy pozostaje połączony z N, natomiast PE łączy się z oprawą, jeśli wymaga tego jej konstrukcja. Nie łącz przewodu ochronnego z neutralnym.
5. Zabezpiecz połączenia. Umieść przewody w złączkach lub zaciskach przeznaczonych do danego typu instalacji. Sprawdź, czy żyły są wsunięte do końca, zaciski dokręcone, a żadna odsłonięta część przewodu nie może dotknąć obudowy ani sąsiedniego zacisku.

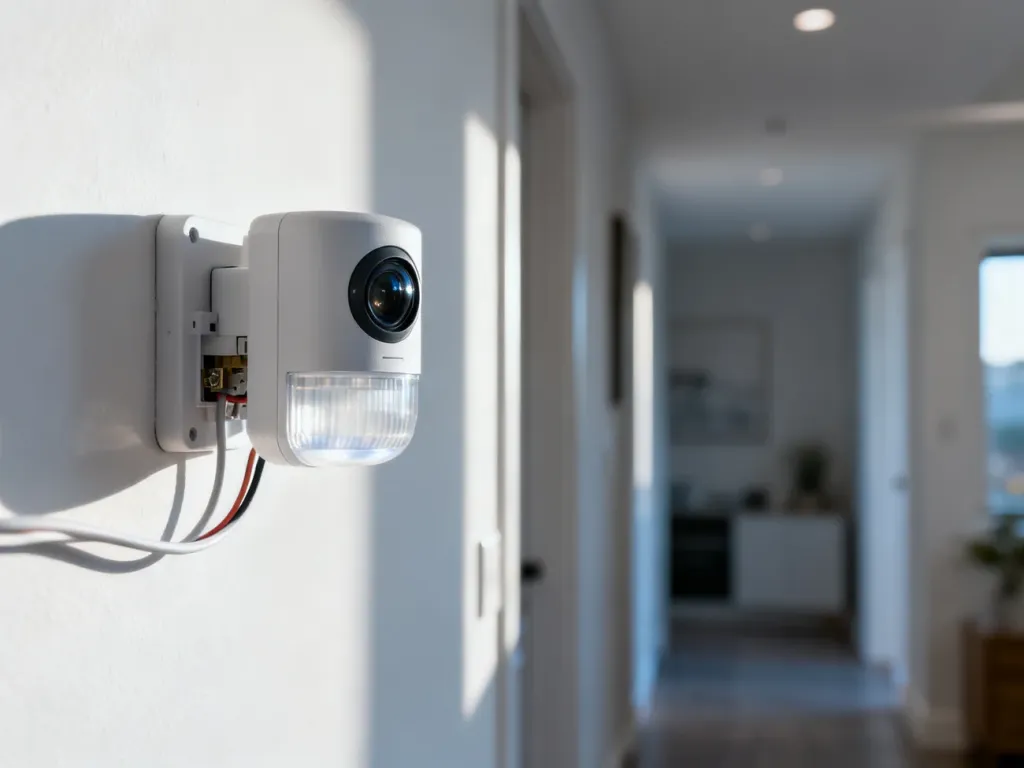

6. Przymocuj czujnik. Zamontuj urządzenie zgodnie z instrukcją, w miejscu bez bezpośredniego oddziaływania grzejnika, kratki wentylacyjnej, klimatyzatora i intensywnego słońca. Czujnik PIR zwykle lepiej wykrywa ruch poprzeczny względem swojej osi niż osobę poruszającą się prosto w jego kierunku.
7. Ustaw parametry. Po bezpiecznym zamknięciu obudowy włącz zasilanie i ustaw TIME, LUX oraz SENS. Zacznij od wartości pośrednich, a potem skoryguj je podczas testu. Zakresy zależą od modelu, często próg LUX wynosi około <3–2000 lx, a czas TIME obejmuje mniej więcej 10 sekund–15 minut.

Połączenie L z L’ może spowodować, że lampa będzie świecić stale, czujnik nie będzie sterował obciążeniem albo urządzenie zacznie pracować niestabilnie. Jeśli po podłączeniu zabezpieczenie natychmiast wyłącza obwód, nie wykonuj kolejnych prób pod napięciem.

Najczęstsze błędy montażowe

Nieprawidłowe działanie po montażu nie zawsze oznacza uszkodzenie czujnika. W pierwszej kolejności sprawdź te przyczyny:

• Zamiana L i N – czujnik może nie działać albo pracować niestabilnie. Weryfikuj przewody pomiarem, nie tylko kolorem izolacji.
• Brak przewodu N – typowy czujnik 230 V nie otrzyma pełnego zasilania, jeśli w miejscu montażu doprowadzono wyłącznie fazę.
• Niekompatybilność z lampą LED – niektóre modele mogą powodować miganie, krótkie błyski lub świecenie po wyłączeniu. Sprawdź w danych urządzenia zgodność z LED oraz dopuszczalne obciążenie minimalne i maksymalne.
• Niewłaściwe miejsce montażu – grzejnik, nawiew, klimatyzator, słońce, gałęzie albo ruchliwa ulica mogą powodować fałszywe załączenia.
• Nieprawidłowe ustawienia – zbyt wysoka czułość SENS lub zbyt długi TIME może sprawiać wrażenie, że lampa nie gaśnie. Z kolei niski próg LUX może blokować działanie w dzień.

Kontrola przed uruchomieniem

Przed zamknięciem puszki i rozpoczęciem normalnego użytkowania sprawdź:

• Zasilanie zostało wyłączone na czas wykonywania połączeń.
• Przewód fazowy instalacji trafił do L, a przewód do lampy do L’ lub LOAD.
• Przewód N został doprowadzony do czujnika i lampy zgodnie ze schematem.
• Przewód PE został podłączony zgodnie z instrukcją i wymaganiami oprawy.
• Połączenia są stabilne, izolacja nie jest uszkodzona, a obudowa została zamknięta.
• Czujnik współpracuje z zastosowaną lampą LED.
• Parametry TIME, LUX i SENS zostały ustawione przed testem.
• Lampa reaguje na ruch i wyłącza się po ustawionym czasie.

Wezwij elektryka, jeśli nie potrafisz jednoznacznie rozpoznać przewodów, w puszce brakuje N, instalacja jest stara lub uszkodzona, albo zabezpieczenia wyłączają zasilanie po podłączeniu. Przy pracy z instalacją 230 V brak pewności jest wystarczającym powodem, by zrezygnować z samodzielnego montażu.

Artykuł nie stanowi porady elektrycznej ani zastępstwa dla oceny instalacji wykonanej przez wykwalifikowanego elektryka. Prace przy instalacji 230 V wykonuj wyłącznie przy odłączonym i sprawdzonym zasilaniu.
