Jak podłączyć domofon do furtki? Poradnik krok po kroku

Aby poprawnie podłączyć domofon do furtki, w większości instalacji potrzebujesz przewodu wielożyłowego o przekroju co najmniej 0,5 mm², zasilacza 12 V oraz elektrozaczepu dopasowanego do zamka. Sam montaż obejmuje zaplanowanie trasy kabla i instalację kasety zewnętrznej. W dalszej części znajdziesz wskazówki dotyczące wyboru urządzenia i typowych błędów.

Jaki domofon do furtki wybrać?

W domach jednorodzinnych najczęściej sprawdza się wideodomofon, ponieważ daje podgląd osoby stojącej przed wejściem. Prosty domofon audio bywa tańszy o 20–30%, ale nie pokazuje obrazu.

Przy wyborze urządzenia warto zwrócić uwagę na liczbę wyjść sterujących. System z dwoma niezależnymi wyjściami pozwala obsługiwać furtkę i bramę wjazdową osobnymi przyciskami.

Domofon audio czy wideodomofon?

Wideodomofon z kamerą działa podobnie jak domofon audio, ale dodatkowo wyświetla obraz na monitorze. W nocy przydaje się podświetlenie podczerwone IR, które zapewnia czytelny podgląd bez zewnętrznego oświetlenia.

Wersja audio sprawdza się głównie tam, gdzie nie ma potrzeby weryfikacji wizualnej, na przykład w budynkach wielorodzinnych. Przy furtce domu jednorodzinnego różnica w cenie jest stosunkowo niewielka, a korzyść z podglądu duża.

Jakie parametry panelu zewnętrznego są istotne?

Panel przy furtce pracuje na zewnątrz przez cały rok. Powinien mieć obudowę odporną na uderzenia, najlepiej aluminiową, oraz stopień ochrony co najmniej IP44. Dobre urządzenia wytrzymują temperatury od -25°C do +55°C.

Nowoczesne urządzenia umożliwiają nawet pięć metod otwierania: przycisk na monitorze, kartę RFID, Bluetooth, kod na szyfratorze oraz pilot radiowy. Dzięki temu domownicy nie muszą używać klucza, a kurier może otrzymać tymczasowy kod dostępu.

Panel zewnętrzny przy furtce powinien mieć stopień ochrony co najmniej IP44 i wytrzymywać temperatury od -25°C do +55°C.

Domofon przewodowy czy bezprzewodowy?

System przewodowy zapewnia stabilne połączenie i jest mniej podatny na zakłócenia. Wymaga jednak poprowadzenia kabla od furtki do budynku, co przy wykończonym podjeździe bywa kłopotliwe.

Wersja bezprzewodowa nie wymaga wykopów ani długich przewodów. Trzeba jednak wiedzieć, że nawet taki domofon potrzebuje zasilania elektrozaczepu, więc zwykle jeden kabel i tak jest konieczny.

Porównanie obu rozwiązań wygląda następująco:

Jak podłączyć domofon do furtki krok po kroku?

Przed rozpoczęciem prac trzeba wyłączyć zasilanie w obwodzie, do którego będzie podłączony transformator. Jeśli instalacja obejmuje napięcie 230 V, ten etap powinien wykonać elektryk z uprawnieniami.

Cały montaż można podzielić na kilka etapów:

1. zaplanuj miejsce montażu kasety zewnętrznej na wysokości 140–170 cm,
2. poprowadź przewód od budynku do furtki w rurze ochronnej na głębokości 40–80 cm,

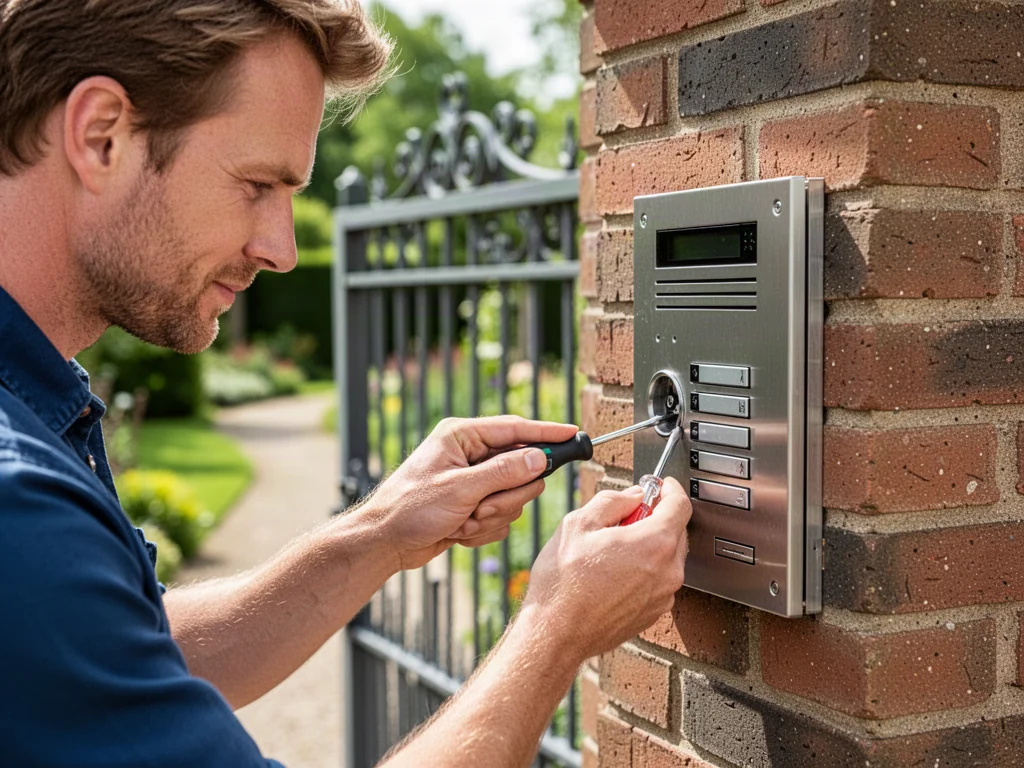

3. zamontuj kasetę zewnętrzną na słupku lub murku,
4. zainstaluj unifon lub monitor w domu na wysokości 140–160 cm,
5. podłącz żyły zgodnie ze schematem producenta,
6. zamontuj elektrozaczep w furtce i sprawdź swobodę ruchu zamka,
7. przetestuj dzwonek, rozmowę i otwieranie.

Jak poprowadzić kabel do furtki?

Do prostych domofonów audio wystarczy przewód 4-żyłowy, natomiast wideodomofon z kamerą i sterowaniem bramą lepiej podłączyć kablem 8-żyłowym. Zawsze warto dodać 10–20% zapasu długości.

Kabel układa się w peszlu lub rurze osłonowej, a w ziemi na głębokości 40–80 cm. Chroni to przewód przed wilgocią i przypadkowym przecięciem podczas prac ogrodowych.

Do instalacji można wykorzystać skrętkę komputerową UTP kat. 5e lub przewód domofonowy wielożyłowy. Przy trasach dłuższych niż 50 m stosuje się przewód o większym przekroju albo skrętkę ekranowaną, żeby ograniczyć spadki napięcia.

Przykładowe oznaczenia żył w instalacji domofonowej:

Do wideodomofonu z kamerą i sterowaniem bramą warto od razu ułożyć kabel 8-żyłowy, nawet jeśli obecnie potrzebujesz tylko 4 żył.

Jak podłączyć zasilanie i elektrozaczep?

Transformator zwykle dostarcza napięcie 12 V AC lub DC. Zasilacz montuje się w rozdzielni albo przy unifonie, a jego wyjście łączy z kasetą zewnętrzną zgodnie z polaryzacją. Obwód warto zabezpieczyć bezpiecznikiem o wartości około 1 A.

Elektrozaczep musi pasować do typu zamka, kierunku otwierania furtki i napięcia systemu. Po zamontowaniu trzeba sprawdzić, czy język zamka pracuje bez oporu, ponieważ nawet poprawna instalacja elektryczna nie zadziała przy źle ustawionej furtce.

Jak przetestować system po montażu?

Po włączeniu zasilania sprawdź kolejno dzwonek, dwustronną rozmowę oraz otwieranie furtki. W wideodomofonie oceń jakość obrazu i działanie trybu nocnego z podświetleniem IR.

W razie braku dźwięku lub problemów z otwieraniem najczęściej okazuje się, że odwrócono polaryzację albo pomylono żyły. Warto wtedy porównać połączenia ze schematem producenta.

Jakich błędów unikać podczas montażu?

Wiele usterek wynika z prowadzenia zbyt małej liczby żył i braku zapasu przewodu. Późniejsze dołożenie kabla bywa trudne, dlatego lepiej od razu ułożyć przewód 6- lub 8-żyłowy.

Inne częste problemy to montaż kasety w miejscu narażonym na zalewanie wodą oraz zastosowanie elektrozaczepu niedopasowanego do zamka. Panel zewnętrzny powinien być osłonięty przed deszczem i mieć uszczelnione przeloty silikonem.

Jakie są typowe pomyłki przy podłączaniu?

Do najczęstszych pomyłek należą:

• prowadzenie przewodu bez osłony w ziemi,
• podłączanie bez sprawdzenia schematu producenta,
• montaż elektrozaczepu przy źle ustawionej furtce,
• łączenie instalacji niskonapięciowej z zasilaniem 230 V bez wiedzy elektrycznej.

Ile kosztuje domofon do furtki z montażem?

Prosty zestaw domofonowy to wydatek od 200 do 1000 zł, natomiast montaż kosztuje zwykle 500–2000 zł w zależności od długości trasy i prac ziemnych.

Wideodomofon z kamerą, sterowaniem bramą i dodatkowymi funkcjami może kosztować od 2000 do 8000 zł. Sama instalacja trwa zwykle 3–6 godzin, a w rozbudowanych systemach bywa droższa.
